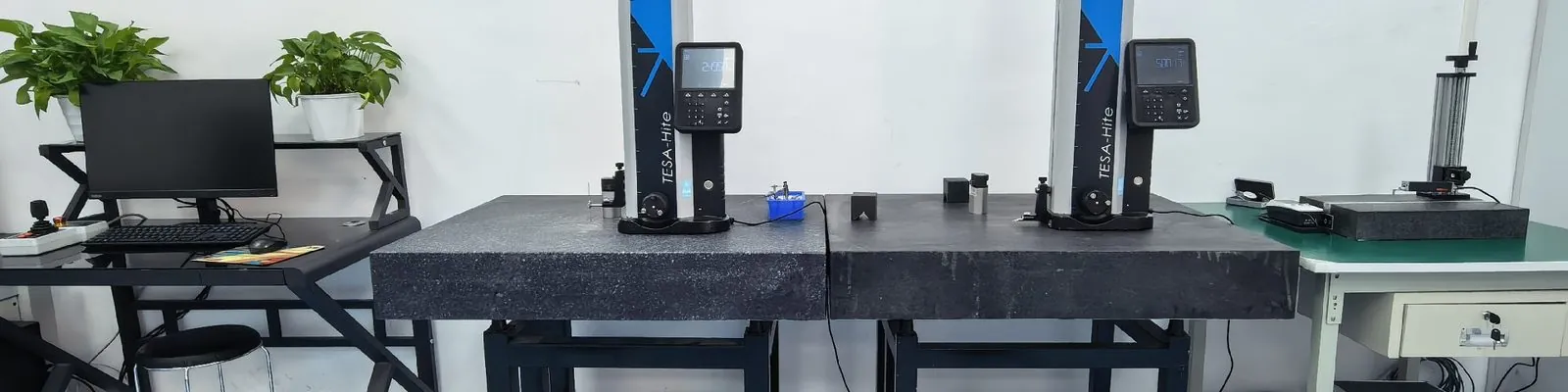

Jede Zeichnung, die auf unserem Boden landet, trägt Toleranzen. Den meisten geht es gut. Einige von ihnen verursachen zusätzliche Kosten, die der Käufer nie bezahlen wollte.
Der Standardwert ist nicht kostenlos
Ein allgemeiner Toleranzblock von ±0,1 mm ist für die meisten bearbeiteten Merkmale geeignet. Bewegen Sie sich auf ±0,05 mm und der Maschinist beginnt, über die Vorrichtung und den Werkzeugverschleiß nachzudenken. Gehen Sie auf ±0,01 mm und Sie haben die Aufgabe geändert: Sie erfordert nun einen Enddurchgang, Messungen während des Prozesses und häufig eine temperaturstabile Umgebung. Das Teil hat die gleiche Form. Der Prozess dahinter ist es nicht.
Ein grober Anhaltspunkt aus unserem eigenen Zitat:
- ±0,1 mm – Grundlinie, keine Kostenauswirkungen auf die meisten Funktionen
- ±0,05 mm – normalerweise absorbiert, kann bei manchen Geometrien einen Schlichtdurchgang erfordern
- ±0,02 mm – erhöht die Rüstzeit und die Inspektion; erwarten Sie eine sichtbare Werbebuchung
- ±0,01 mm und enger – separater Endbearbeitungsvorgang, spezielle Inspektion, höhere Ausschussmenge
Toleranz ist kein Wunsch, sondern ein Budget
Die teuersten Zeichnungen, die wir sehen, sind diejenigen, bei denen eine enge Toleranz global angewendet wurde und nicht auf das Feature, das sie benötigt. Eine Bohrung, die ein Lager fixiert, muss unbedingt gehalten werden. Das Durchgangsloch in 20 mm Entfernung tut dies fast nie. Wenn die Blocktoleranz verschärft wird, um ein kritisches Merkmal abzudecken, übernimmt jedes Merkmal die Kosten.
Die Lösung dauert fünf Minuten: Lassen Sie den allgemeinen Block locker und rufen Sie die zwei oder drei Merkmale auf, die tatsächlich die Passform oder Funktion steuern.
Fragen Sie, was die Toleranz schützt
Bevor man eine Zahl verschärft, lohnt es sich zu fragen, was fehlschlägt, wenn sie abdriftet. Drei Antworten tauchen immer wieder auf:
Es muss etwas passen. Dann gehört die Toleranz zum Passmaß, und oft ist ein Slip-Fit-Toleranzband günstiger als ein symmetrisches ±.
Es muss abdichten. Die Oberflächenbeschaffenheit ist hier in der Regel wichtiger als die Abmessung. Eine perfekt dimensionierte Bohrung mit rauer Oberfläche leckt immer noch.
Es muss in einer Charge austauschbar sein. Hierbei handelt es sich um eine Frage der Prozessfähigkeit, nicht um eine einteilige Frage – und es lohnt sich, sie vor der ersten Bestellung mit Ihrem Lieferanten zu besprechen, nicht danach.
Geometrische Beschriftungen kosten oft weniger als enge Grenzwerte
Positions-, Konzentrizitäts- und Ebenheitsangaben lösen häufig das eigentliche Problem zu geringeren Kosten als die Verkleinerung einer linearen Toleranz. Ein Lochmuster, das mit einer Gegenplatte übereinstimmen muss, lässt sich besser durch eine Positionstoleranz mit Bezugspunkt kontrollieren als durch Festziehen aller X- und Y-Abmessungen. Dadurch wird dem Maschinisten auch mitgeteilt, worum es Ihnen eigentlich geht, wodurch sich die Art und Weise ändert, wie das Teil befestigt wird.
Was mit der Zeichnung verschickt werden soll
Angebote kommen schneller und genauer zurück, wenn die Zeichnung mit drei Dingen eintrifft:
1. Welche Funktionen sind wichtig und warum
2. Der Kontext des passenden Teils oder der Baugruppe, auch als Skizze
3. Erwartetes jährliches Volumen, damit der Lieferant zwischen einem Soft-Jaw-Setup und einer speziellen Vorrichtung entscheiden kann
Die Kurzversion
Toleranzen sind der einfachste Weg, um die Kosten eines bearbeiteten Teils zu senken, ohne das Design zu ändern. Lösen Sie den Block, ziehen Sie die beiden wichtigen Merkmale fest und sagen Sie, was jedes einzelne schützt. Die meisten Käufer, die dies tun, sehen, dass das gleiche Teil billiger zurückkommt – nicht weil der Lieferant es rabattiert hat, sondern weil es wirklich einfacher herzustellen ist.
