Bei einer Erstmusterprüfung handelt es sich um eine vollständige Maßprüfung des ersten Teils eines neuen Aufbaus im Vergleich zur Zeichnung. Wenn es richtig gemacht wird, erkennt es Fehlinterpretationen, bevor sie zu Schrott werden.
Was für ein nützlicher FAI Bericht enthält
Alle Maße auf der Zeichnung, nummeriert und rückverfolgbar. Die Zeichnung besteht aus Ballons, jeder Ballon hat einen gemessenen Wert und die beiden können ohne Rätselraten abgeglichen werden.
Der gemessene Wert, kein Pass/Fail-Häkchen. „In Tolerance“ sagt nichts darüber aus, wo in der Band der Prozess stattfindet. Liegt die Abmessung konstant nahe der Obergrenze, ist dies eine Warnung vor der nächsten Charge, auch wenn diese Charge erfolgreich war.

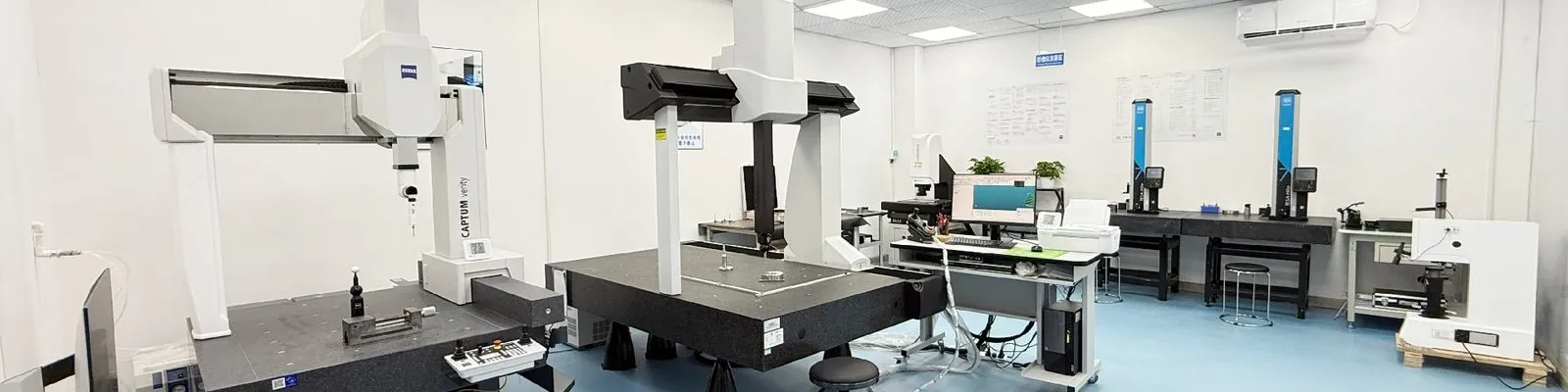

Das für jede Messung verwendete Instrument. Eine mit einem Messschieber gemessene Bohrung und eine mit a gemessene Bohrung CMM sind nicht derselbe Anspruch.
Materialzertifizierung. Rückverfolgbar bis zum Werk, Übereinstimmung mit der Legierung auf der Zeichnung.
Fotos des tatsächlichen Teils. Nützlich für Endbearbeitungs- und Erscheinungsbildelemente, die keine Nummer erfasst.
Wie man es liest
Suchen Sie nach Dimensionen, die nahe an einer Grenze liegen. Ein Teil, der mit jedem Wert nahe dem Nennwert verläuft, spiegelt einen Prozess wider, der zentriert ist. Ein Teil, das mit mehreren Werten innerhalb weniger Mikrometer des Grenzwerts besteht, spiegelt einen Prozess wider, der in großen Mengen zu Ausschuss führt, auch wenn dieses Teil gut ist.
Achten Sie auf die genauen Nennmaße. Reale Messungen erreichen bei vielen Merkmalen selten genau den Nennwert. Eine Spalte mit vollkommen nominalen Werten bedeutet normalerweise, dass die Zeichnung transkribiert wurde und nicht das gemessene Teil.
Überprüfen Sie, ob schwierige Merkmale tatsächlich gemessen wurden. Tiefe Bohrungen, Innengewinde und genaue Positionsangaben werden am häufigsten stillschweigend übersprungen.
Sagen Sie, was Sie wollen, bevor die Bestellung ausgeführt wird
Der häufigste Fehler besteht darin, nach einem zu fragen FAI nachdem die Teile gefertigt sind. Bis dahin ist der Aufbau bereits aufgelöst und die Kosten werden in Echtzeit neu gemessen.
Vereinbaren Sie vor der Produktion schriftlich: Welche Abmessungen sind entscheidend, dass ein vollständiger Ballonbericht erforderlich ist, was passiert, wenn ein Wert außerhalb der Zeichnung liegt, und ob der Versand bis zur Genehmigung des Berichts durch Sie zurückgehalten wird.
Für Nachbestellungen
Eine volle FAI bei jeder Wiederholungscharge ist normalerweise unnötig und verursacht zusätzliche Kosten. Ein vernünftiger Mittelweg ist ein vollständiger FAI bei der ersten Charge und bei jeder Charge nach einer Prozess- oder Materialänderung, mit einem reduzierten Bericht über kritische Abmessungen dazwischen. Stimmen Sie zu, was ein neues Sättigungsgefühl auslöst FAI — neues Materiallos, neue Vorrichtung, Lücke von mehr als einer bestimmten Anzahl von Monaten.
Die Kurzversion
Geben Sie den Bericht an, bevor Sie eine Bestellung aufgeben, bestehen Sie auf Messwerten und nicht auf Teilstrichen, und lesen Sie darin nach, wie nah der Prozess am Rande ist – und nicht nur, ob er erfolgreich war.
