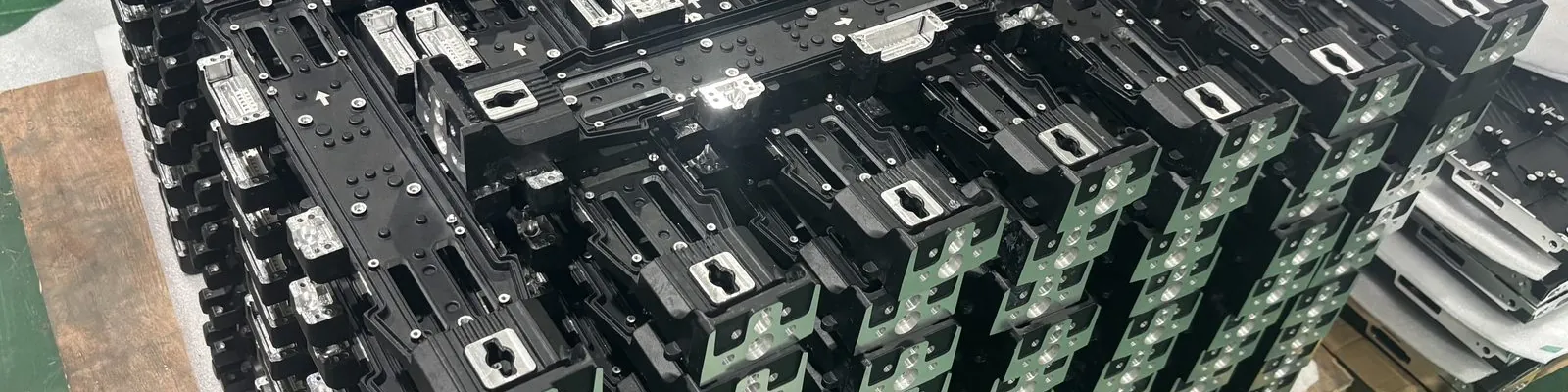

Die Oberflächenbeschaffenheit ist das am häufigsten unterbewertete Element in einer Bearbeitungszeichnung und eine der häufigsten Ursachen für die Ablehnung eines ersten Artikels.
Rauheit ist kein Aussehen
Ra ist ein durchschnittlicher Rauheitswert. Es sagt dem Maschinisten, wie glatt die Oberfläche sein muss – es sagt nichts darüber aus, ob Werkzeugspuren in eine sichtbare Richtung verlaufen, ob die Oberfläche eine einheitliche Farbe hat oder ob sie auf einem verbraucherorientierten Produkt akzeptabel aussieht.
Ein Teil kann Ra 1,6 messen und dennoch ein Spiralmuster aufweisen, das ein Kunde auf den ersten Blick ablehnt. Wenn es auf das Aussehen ankommt, braucht die Zeichnung einen entsprechenden Hinweis, idealerweise mit einem Referenzmuster.
Die Werte, auf die es in der Praxis ankommt
- Ra 3,2 — Standardbearbeitete Oberfläche, sichtbare Werkzeugspuren, gut für interne oder verdeckte Oberflächen
- Ra 1,6 — Gutes allgemeines Finish, die meisten funktionellen Oberflächen
- Ra 0,8 – erfordert einen speziellen Enddurchgang; Wird für Dichtflächen und Gleitverbindungen verwendet
- Ra 0,4 und darunter — Schleifen, Läppen oder Polieren des Geländes; ein anderer Prozess und ein anderer Preis
Die Angabe von Ra 0,8 für ein ganzes Teil, wenn nur eine Gleitringdichtung vorhanden ist, entspricht in der Oberflächenbeschaffenheit einer Verschärfung des gesamten Toleranzblocks.
Das Finish interagiert mit der Beschichtung
Das erwischt die Leute. Die Eloxierung folgt der darunter liegenden Oberfläche – Werkzeugspuren werden dadurch nicht verdeckt, und auf einer rauen Oberfläche kann sie fleckig aussehen. Durch die Beschichtung können kleine Unebenheiten überbrückt werden, Kratzer werden jedoch verstärkt. Wenn das Teil beschichtet ist, muss die darunterliegende Bearbeitungsoberfläche für das gewünschte Beschichtungsergebnis angegeben werden, nicht für das blanke Metallergebnis.
Für die dekorative Eloxierung empfehlen wir im Allgemeinen Ra 0,8 oder besser auf sichtbaren Flächen und einen Hinweis zur akzeptablen Ausrichtung.
Dichtflächen
Bei einer statischen O-Ring-Dichtung ist die Rauheit weniger wichtig als das Fehlen radialer Kratzer. Eine gut messende Oberfläche kann immer noch undicht sein, wenn eine einzelne Werkzeugmarkierung den Dichtungspfad kreuzt. Wenn eine Fläche abdichtet, vermerken Sie dies auf der Zeichnung – es ändert den Werkzeugweg und nicht nur das Endziel.
Was soll ich senden?
Bei allem, was für das Erscheinungsbild entscheidend ist, beseitigt ein Foto oder ein physisches Referenzmuster mehr Unklarheiten als jede Zahl. „Übereinstimmendes Muster, bei normaler Betrachtung keine sichtbaren Richtungsmarkierungen“ ist eine Spezifikation, nach der ein Maschinist arbeiten kann. „Ra 1,6“ allein ist es nicht, wenn Sie „sieht sauber aus“ meinten.
Die Kurzversion
Rufen Sie Rauheit nur dort hervor, wo sie funktioniert. Sagen Sie separat, ob das Aussehen wichtig ist und auf welche Referenz. Und wenn das Teil beschichtet wird, geben Sie die gewünschte Oberfläche nach der Beschichtung an, nicht vorher.
