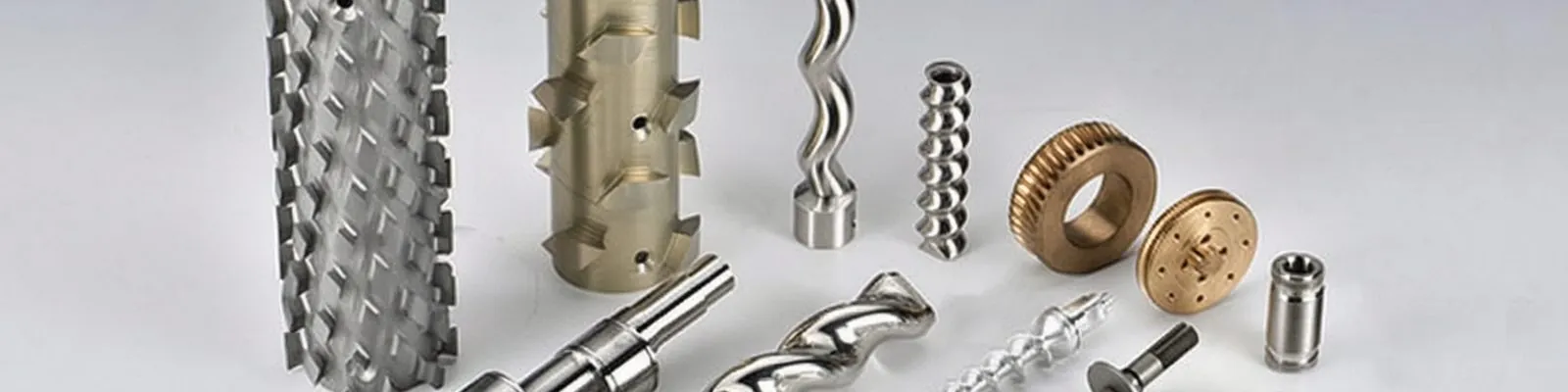

الخيوط في الأجزاء المُشكَّلة: قطع أم تشكيل أم إدراج؟

تبدو الخيوط وكأنها تفاصيل في الرسم وتتصرف مثل قرار التصميم في الخدمة.

قطع المواضيع

تقوم أداة الصنبور أو النقطة الواحدة بإزالة المواد لتشكيل الخيط. قياسي ويمكن التنبؤ به ويعمل في أي مادة يمكن تصنيعها.

الأفضل لـ: معظم التطبيقات في أقسام الفولاذ والألمنيوم السميك.

انتبه إلى: عمق الخيط. نادرًا ما يؤدي تحديد خيط أعمق من 1.5 مرة من القطر إلى إضافة قوة - فالخيوط القليلة الأولى المنخرطة تحمل معظم الحمل - ولكنها تضيف وقت الدورة وتزيد من خطر الكسر.

خيوط مشكلة (ملفوفة).

يتم تهجير المادة بدلاً من قطعها. لا توجد رقائق، ويتبع هيكل الحبوب شكل الخيط، مما يجعل الخيط أقوى في المواد المطينة.

الأفضل لـ: الألومنيوم والسبائك الأكثر ليونة حيث تكون قوة الخيط مهمة.

انتبه: حجم الثقب قبل التشكيل يختلف عن حجم الخيط المقطوع، وليس كل مادة تتحمله. سوف تتشقق المواد الهشة.

إدراجات مترابطة

ملحق منفصل - ملف حلزوني أو جلبة صلبة - مثبت في فتحة عادية.

الأفضل لـ: المواد اللينة، والأجزاء التي سيتم تجميعها وتفكيكها بشكل متكرر، وأي خيط يجب أن يتحمل دورات أكثر مما يمكن أن تدعمه المادة الأساسية. أيضًا طريق الإصلاح القياسي عند تلف الخيط أثناء الخدمة.

انتبه إلى: تكلفة الجزء المضافة وخطوة التجميع. ويجب تحديد الإدخال: النوع والمادة وما إذا كان مقفلاً.

القرار على أرض الواقع

اسأل كم مرة سيتم التراجع عن المفصل. يمكن قطع خيط من الألومنيوم تم تجميعه مرة واحدة في المصنع ولم يتم لمسه مرة أخرى. نفس الخيط الموجود على لوحة الخدمة والذي يفتحه الفني مرتين سنويًا يجب أن يحتوي على ملحق - وهذا هو السبب الأكثر شيوعًا للخيوط المقطوعة التي نراها على الأجزاء المرتجعة.

اسأل ما الذي يحمله المفصل. إذا أظهرت عملية حسابية أن الخيط قريب من حده في المادة الأساسية، فإن الخيط المشكل أو الإدخال يغير الإجابة دون تغيير حجم الجزء.

ما ينتمي إلى الرسم

• تعيين الموضوع وفئة الملاءمة
• عمق الخيط، وهل هو عمق كامل الشكل أو متضمن للخيوط البادئة غير المكتملة
• بالنسبة للإدراجات: مواصفات الإدراج، وليس فقط "إدراج"
• ما إذا كان يجب أن يكون الخيط خاليًا من نتوءات الجانب البعيد، وهي خطوة تصنيع حقيقية وليست تلقائية

النسخة القصيرة

المواضيع المقطوعة هي الافتراضية. تستخدم الخيوط المشكلة للقوة في المواد اللينة، وتُدرج في أي مكان سيتم فتح المفصل فيه بشكل متكرر. لا تبالغ في تحديد العمق، فهو يكلف وقتًا ولا يشتري شيئًا تقريبًا.
